一、概述

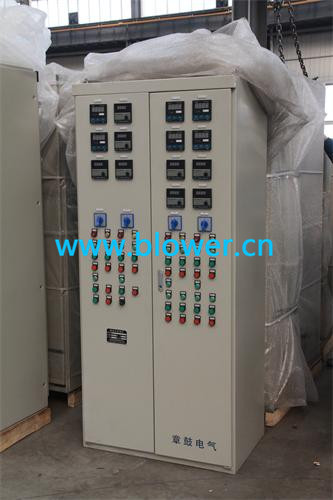

四合一數顯儀表控制柜是一種稀油站集中控制柜，用于冶金、礦山、水泥等機械設備的減速、齒輪座、中空軸等油站潤滑控制。

二、數顯儀表控制柜的性能特點

控制系統具有如下特點：

1、油站低壓泵可分別起�？刂�。

2、高壓泵可任意開停。

3、數顯儀表可顯示溫度及壓力，加熱器在主機運行后自動停止，無須擔心油溫加熱過高。

4、各油站主泵和備用泵在開機前可進行切換，以便維護。

5、任一臺油泵發生油路堵塞、壓力過低都會停主機，同時報警。

三、工作原理：

1、將轉換開關順時針旋轉45度時，低壓油泵1#工作，2#備用。當系統壓力下降至0.1MPa（此值可調整），通過壓力數顯儀表控制，2#備用油泵自動起動，與1#泵一起供油，直到壓力恢復正常（高于0.1MPa）時，2#備用泵自動停止。若2#備用泵投入工作后油壓繼續下降，降到0.05MPa時（此值可調整），則通過壓力數顯儀表下限點控制，自動發出事故報警，且同時聯鎖停止主機。

2、將轉換開關逆時針旋轉45度時，低壓油泵2#工作，1#備用。工作原理與（1）相同。

3、將轉換開關置于中間位置時，低壓油泵1#、2#單獨工作，互不聯鎖。

4、當油箱內的油溫低于30°（此值可調整）時，應手動開啟油用電加熱器進行加熱（即按下加熱器起動按鈕）；當油溫高于50°（此值可調整）時（通過油站上的電接點溫度表設置），電加熱器自動停止。

5、當系統內出油口油溫達到設定溫度時，溫度數顯儀表繼電器觸點吸合，發出聲響報警，并連鎖主機。
